BST-L
- 異なる製造工程でステーターの品質を監視 。
- あらかじめ定義された位置にセンサーヘッドを配置するためのスキャンシステム ステーター保持治具を備えた回転テーブルテストされたステーターセグメントの相対的な磁気特性高い繰り返し精度BROCKHAUS® MPG Expertソフトウェアによる測定、表示、QMシステムへの統合
- あらかじめ定義された位置にセンサーヘッドを配置するためのXZスキャンシステム 。
- ステーターコア内のセンサーヘッドの異なる角度位置を設定するためのステーター保持治具付き回転テーブル 。
- 磁気ヨーク、励磁巻線および検出巻線のセットを含む、カスタマイズされたセンサーヘッド 。
- XZスキャンシステムと統合された、カスタマイズされたセンサーヘッドグリッパー 。
- MPG200着磁ユニットと接続するためのケーブル ステーターとセンサーヘッドの位置決め、および測定手順を含む、自動化された試験シーケンスを制御するためのソフトウェアパッケージ
動作原理

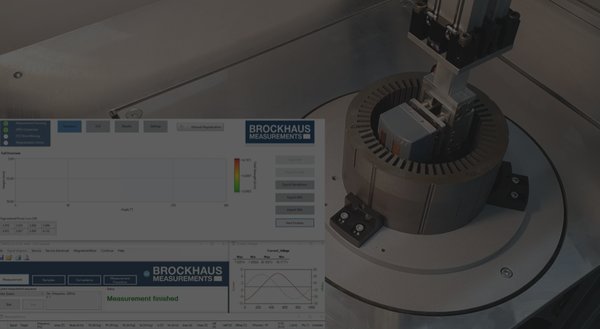

XZ位置決めシステムと統合されたカスタム設計の磁気センサーで構成される自動測定システムで、ステーターティースと背面鉄の分析に重点を置いてステーターコアの磁気特性を総合的にテストします。
BST-Lシステムは、ティースとバックアイアンのセクションからなるさまざまなステーターセグメントの測定に使用できます。BST-Lシステムの主なコンポーネントは以下のとおりです。
センサヘッドの磁気特性は、事前のヨーク特性評価から知られているため、テストされたステータセグメントの相対特性を抽出することが可能です
。これらの相対特性、たとえば電力損失は、個々のステーター内の異なるセグメントの比較分析、およびラミネーション切断、積層、巻線、ハウジングなどの異なる製造工程後のステーターの比較に使用できます。
3 Hz ～ 20 kHz1 A/m ～ 30000 A/m まで選択可能20 mTから2 Tまで0.2%以上繰り返し精度：0.3%より良好X方向：200mm（ステーターIDに対応）
Z方向：300mm (ステーターの高さに対応)XおよびZドライブ：速度：0.1m/s
。 加速度：1m/s2
回転テーブル：回転精度：0.1°
電源供給:3 x 400 V AC、ニュートラル、PE
| 測定周波数： | |
| 電界強度： | |
| 調整精度： | |
| 繰り返し精度： | |
| 最大作業領域 | 最大ワークスペース： |
| 電源： | |
| 電源 |
