BST-SA wound core
- 绕制铁芯磁性能的无损检测
- 数秒内完成绕制铁芯的质量检测
- 无需再进行耗时的样品人工制备
| BST-SA 类型： | BST-SA 40/150 | BST-SA 95/400 | BST-SA 95/400 HD |
| 被测绕制铁芯的最小内径： | 40 mm | 95 mm | 95 mm |
| 被测绕制铁芯的最大外径： | 150 mm | 400 mm | 400 mm |
| 绕制铁芯高度： | 10 – 130 mm | 15 – 290 mm | 15 – 290 mm |
| 被测铁芯的最大重量： | 20 kg | 40 kg | 70 kg |
| 分体线圈绕组配置（初级/次级匝数）： | 2（16/4，4/4） | 3（72/4，8/4，4/4） | 3（72/4，8/4，4/4） |
工作原理

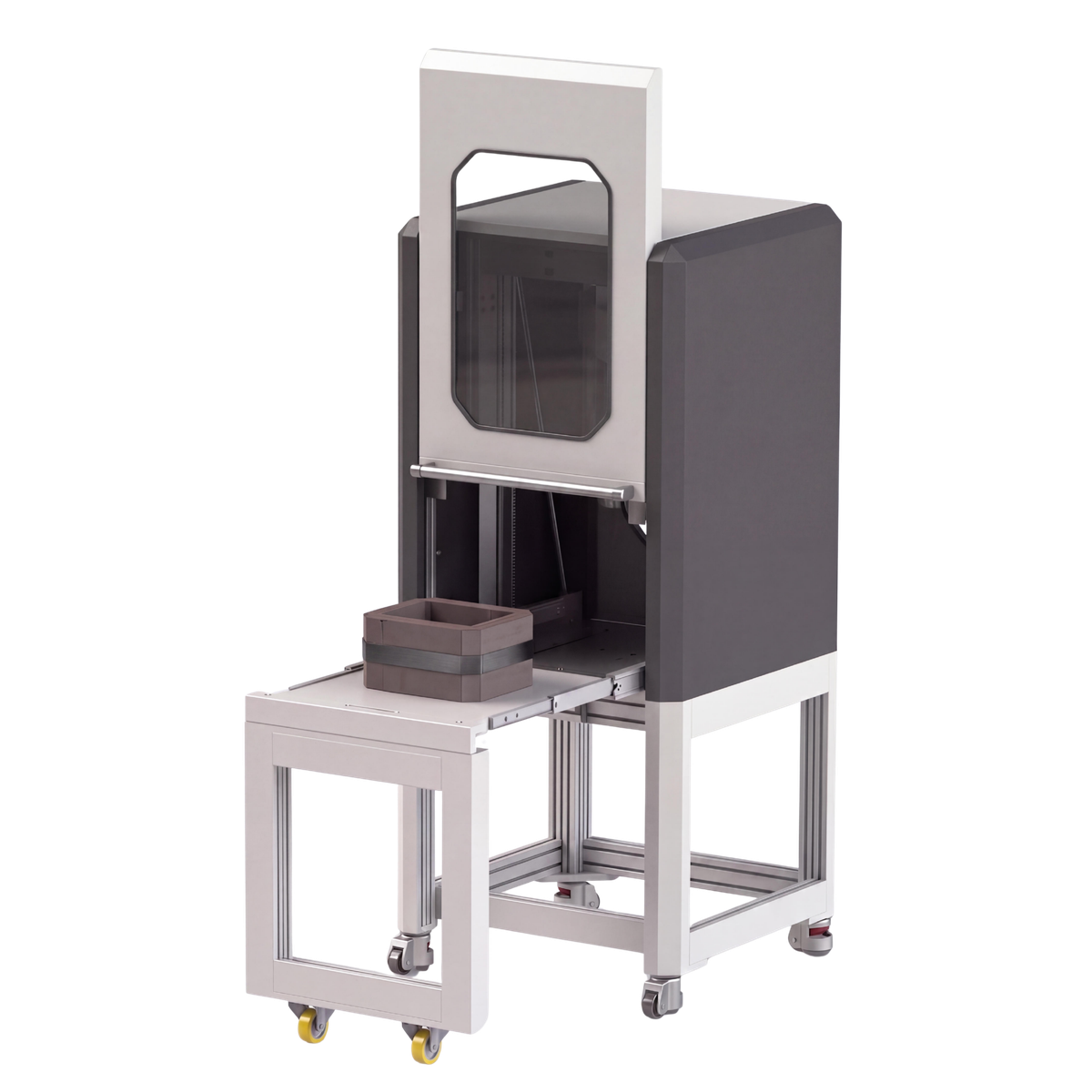

测试工位由铝型材构成的测试框架组成，前部配备安全光幕，以确保极快的操作流程。绕制铁芯组件通过一个水平钻孔固定在小型棱柱夹具中。当安全光幕区域无遮挡时，可通过启动按钮开始测试过程。随后，一个带有 64 匝绕组的 U 形支架移动进入绕制铁芯并与对侧接触。接收到启动信号后开始测量。如果测量结果为合格（绕制铁芯符合标准），U 形支架将回退，测量样品即可取出。如果测量结果为不合格（绕制铁芯不符合标准），U 形支架将保持闭合状态——指示灯亮起——并且只能通过手动触发开关才能释放。
测量项目
- 比磁滞损耗 [W/kg]
- 最大极化强度 [T]
- 有效极化强度 [T]
- 最大磁场强度 [A/m]
- 有效磁场强度 [A/m]
- 剩磁 [T]
- 矫顽力 [A/m]
- 磁导率
- 比视在功率 [VA/kg]
- 交流磁滞回线
| 频率范围： | 直流，交流 3 Hz – 20 kHz |
| 磁场强度 H： | 最大 5,000 A/m（取决于绕制铁芯尺寸） |
| 磁极化强度 J： | FeCo 绕制铁芯最大 2.3 T，SiFe NO 绕制铁芯最大 1.7 T （取决于铁芯尺寸和磁导率） |
| 重复性： | 优于 1 %（± 1 位） |
| 测量结果的可比性： | 符合 IEC 60404-3 |
| 最大电流： | ± 52 A |
| 最大电压： | ± 100 V |
