MPG 200 D
- 电工钢及其他软磁性材料磁性能的测定
- 可自由配置的专用测量线圈系统
- 最多可并联连接12套测量线圈系统
- 完全数字化的数据记录
- 符合 IEC 60404 ff 和 ISO ASTM 标准的测量线圈系统及评估方法，适用于爱泼斯坦框架和片材测量线圈的测试
- 测量速度极快
- 操作简便
- 自动线圈切换，操作更加便捷
- 用于环形样品、环形带芯、叠片等的测量模块
- BROCKHAUS® MPG Expert 软件，用于测量、结果展示及集成至质量管理系统
- 软件选项：自由曲线、直流偏置、脉宽调制信号、高次谐波
工作原理
在测量线圈中，材料样品被置于已定义的磁场中，电工钢内产生磁通。所需电流由功率放大器提供。电流通过温度稳定、低电感的精密电阻（分流器）或通过励磁线圈进行测量。
极化强度通过对感应电压进行采样、转换和积分来确定。H 值和 J 值通过独立的模数转换器并行采集，确保测量的绝对同步性。处理器系统可基于微分和积分得到的参数计算上述所有特性值。
测量采用正弦极化方式。通过控制算法对二次电压进行监测，并持续按照额定值进行调节。可选在初级侧使用自由曲线或 PWM 信号进行励磁。额定电压由高度稳定的数字频率发生器提供。振幅和频率根据输入的样品数据及预设值由软件设定。操作、测量和评估均通过 MPG Expert 软件完成，该软件支持测量流程的完全自由参数化和组合。MPG Expert 可运行于 Windows XP 及以上版本。
针对特定测量任务还可提供附加软件包，例如直流偏置、脉宽调制信号、自由曲线及高次谐波测量。
测量线圈系统

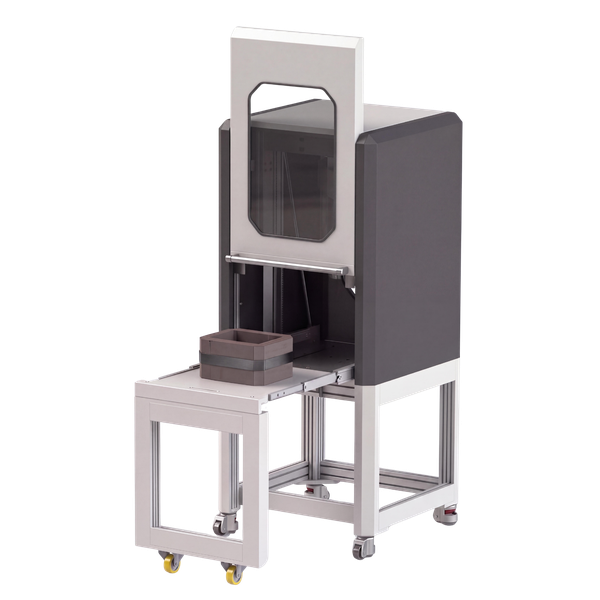

用于 50 Hz / 60 Hz 频率的爱泼斯坦框架，符合 IEC 60404-2
用于 400 Hz 频率的爱泼斯坦框架，符合 IEC 60404-2
适用于 400 Hz 以上频率的爱泼斯坦框架
用于爱泼斯坦试样的单条带测量线圈，符合 IEC 60404-3
单片测量线圈，符合 IEC 60404-8-7（500 x 500 mm）
用于环形样品、变压器铁芯及定子的测量模块
定制化爱泼斯坦框架、单片及单条带测量线圈
操作、测量与评估
MPG Expert 软件可实现仪器的简便操作，并支持测量流程的完全自由参数设置和结构化管理。MPG Expert 运行于 Windows XP 及以上版本。
|
技术参数： |
电工钢测试仪 MPG |
|
重复性 |
0,1 % |
|
测量结果的可比性： |
符合 IEC 60404-ff |
|
额定值设定精度： |
符合 IEC 60404-ff |
|
最大电流： |
± 52 A |
|
最大电压： |
± 100 V |
|
线圈连接： |
最多可并联连接 12 个线圈 |
|
工作方式： |
PC / 软件控制 |
|
型号： |
台式或机柜式 |
|
测量频率: |
3 Hz – 20 kHz（可选直流）， |
|
极化范围： |
1 mT 至最大 2 T（步进 0.001 T） |
|
调节精度： |
优于 0.1 % |
|
电源： |
3 x 400 V AC，带中性线和保护接地 PE |
